设备参数

管模全长布氏硬度差不大于30HBW

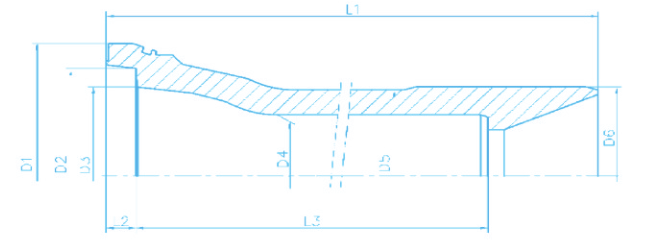

T型水冷金属型管模结构型式

The Brinell hardness different of the pipe mold less than 30HBW for the whole length.

T型水冷金属型管模主要尺寸(mm) Size of T tube water-cooled metal Pipe Mould

管径 DN	L1	L2	L3	D1	D2	D3	D4	D5	D6	重量（kg)
80	6287	27	6129	270	205	164.7	97.2	164	183	530
100	6287	27	6129	270	205	164.7	116.8	164	183	400
150	6287	27	6129	325	266	217	168.9	209	209	605
200	6287	27	6129	385	325	281	221.1	261	288	764
250	6287	27	6129	455	385	336	273.4	320	340	1112
300	6287	27	6129	520	443	393.9	325.2	376	387	1434
350	6341	37	6169	575	495	448	378	444	450	2045
400	6341	37	6169	615	550	502	429	494	502	2416
500	6341	37	6169	755	663	606.5	532.1	608	610	3557
600	6348	44	6169	850	790	716.1	635.3	715	730	4274
700	6348	44	6169	970	902	828	738.5	828	835	5838
800	6600	181	6180	1148	1013	948.4	843.5	940	930	7269
900	6600	181	6180	1258	1123	1058	947.5	1063	1060	9800
1000	6600	181	6180	1350	1233	1165	1051	1166	1160	10516

化学成分(m%)Chemical Compososition (m%)

牌号Grade	C	Si	Mn	Cr	Mo	P	S
21CrMo10	0.16-0.23	0.20-0.40	0.20-0.40	2.20-2.60	0.30-2.60	≤0.015	≤0.015

可根据需方要求控制铅、砷、锡、锑、铋等残余有害元素含量。

According to buyer's requirement such as lead,arsenic,tin,antimony,bismuth residual content of harmful elements.

力学性能 Mechanical Property

牌号Grade	Rm(MPa)	Rp0.2(MPa)	A(%)	Z(%)	Ak(J)	HBW
21CrMo10	≥780	≥650	≥16	≥60	≥78	≥240

上一个

汽轮机轴

下一个

炮管

产品推荐

稳定器

光坯稳定器

铣螺旋稳定器

电机轴

在线客服

客服热线

13838933052 13838933052

服务时间：

8:00 - 24:00

客服组：

在线客服

QQ：

2222

QQ：

客服01

底部联系

发布时间：2020-09-27 10:15:28

地址: 河南省济源市

电话：0391-6088108 网站：www.hhf.cn

代号specification	拔管支数service life	代号specification	拔管支数service life
DN80-DN100	≥9600	DN450	≥2000
DN150	≥8800	DN500	≥1880
DN200	≥8000	DN600	≥1600
DN250	≥7200	DN700	≥1400
DN300	≥5200	DN800	≥1200
DN350	≥4800	DN900-DN1200	≥1000
DN400	≥4000
